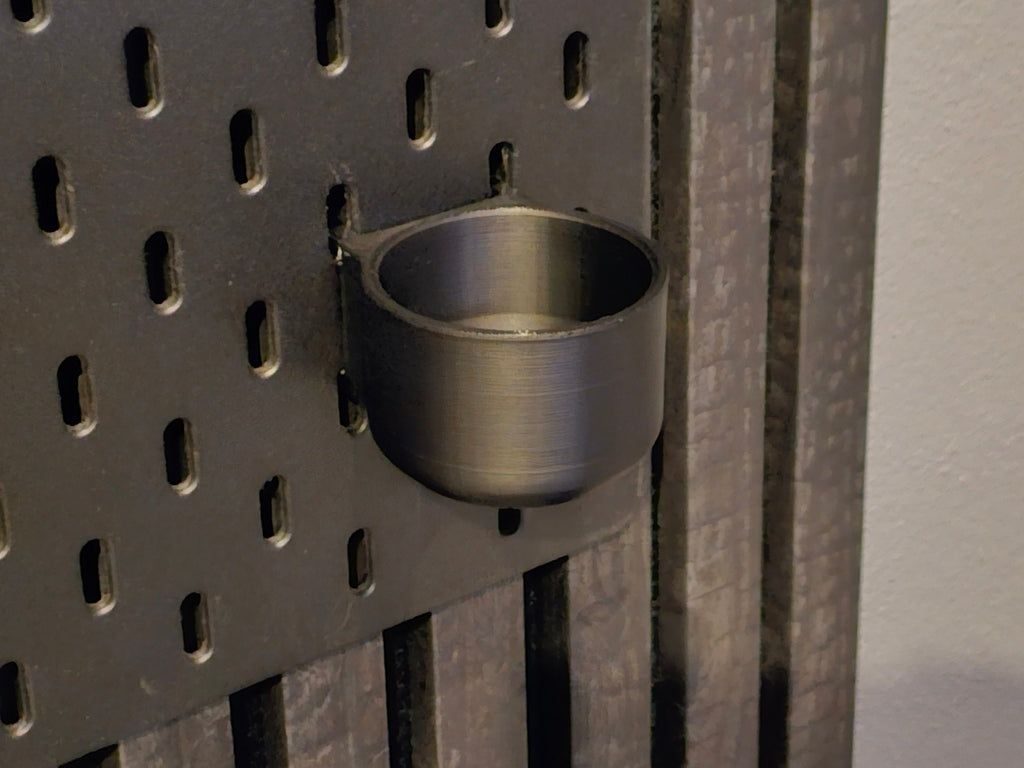

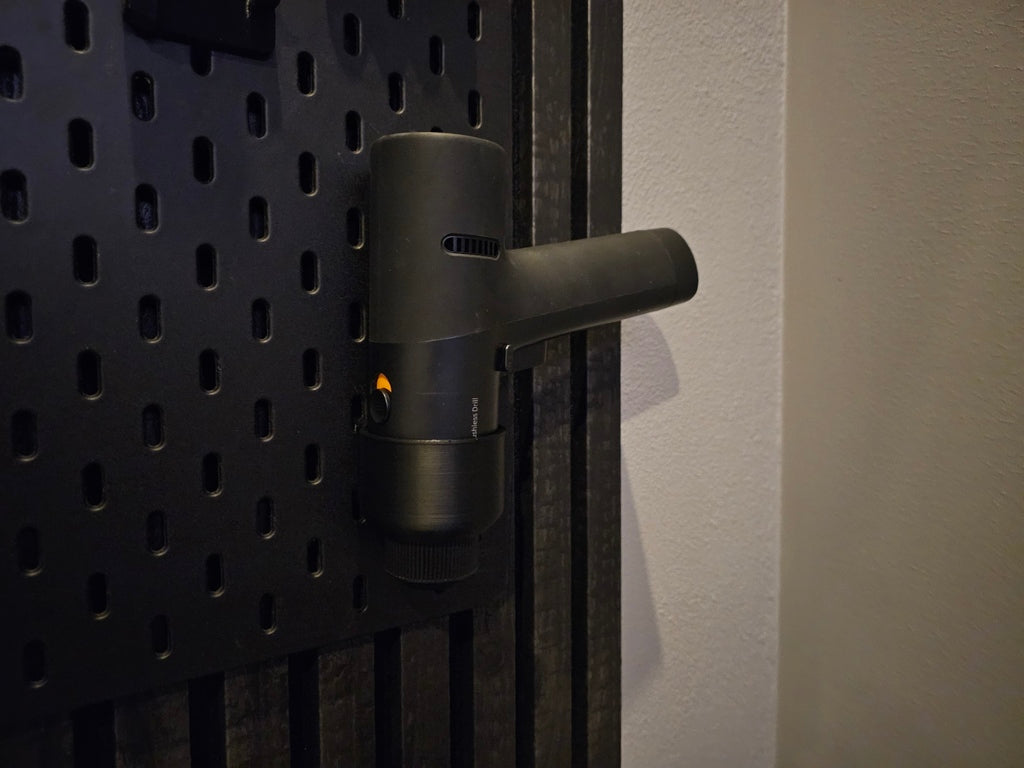

Hierbei handelt es sich um eine Halterung für Akkuschrauber/Bohrschrauber zur Montage auf einer IKEA SKÅDIS-Montageplatte. Es wurde speziell für einen „HOTO Brushless Drill“ entwickelt, kann aber auch mit anderen Marken/Modellen verwendet werden, siehe Abschnitt zur Personalisierung unten.
Design

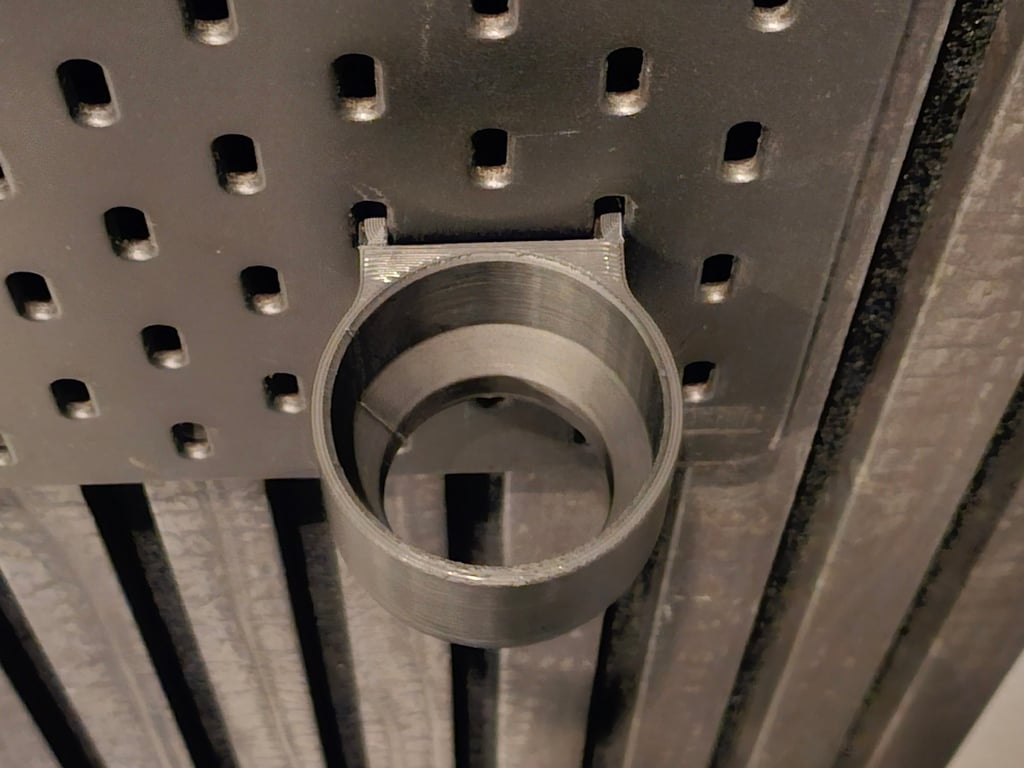

Dies ist ein sehr einfaches Design. Der Körper besteht aus zwei zylindrischen Löchern, das obere mit einem Durchmesser von 54 mm und das untere mit einem Durchmesser von 41 mm. Wenn diese Abmessungen nicht zu Ihrem Schraubendreher passen, senden Sie mir bitte eine Nachricht, damit ich das Modell für Sie bearbeiten kann, oder Sie können es mithilfe der verfügbaren Fusion 360-Datei selbst ändern.
Anpassung
Um diesen Teil anzupassen, laden Sie die Fusion 360-Datei herunter und öffnen Sie sie. Öffnen Sie das Parameterfenster und ändern Sie die Werte von „UpperDiameter“ und „LowerDiameter“ auf die neuen Werte. Denken Sie daran, eine Toleranz nicht zu vergessen. Es gibt bereits eine Toleranzvariable mit einem Standardwert von 0,8 mm und dem treffenden Namen „Toleranz“. Das Modell verfügt auf Wunsch auch über ein paar weitere Parameter.
